[ 안드로이드 ] RecyclerView - StaggeredLayoutManager 아이템 위치에 따라 여백 설정하기





RecyclerView StaggeredLayoutManager

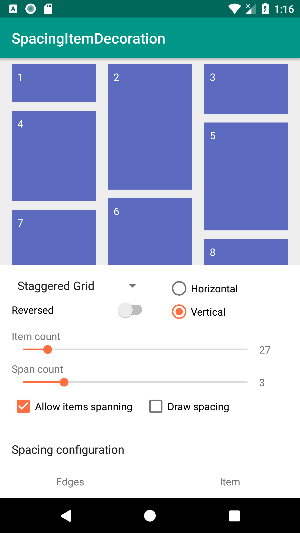

RecyclerView의 LayoutManager를 StaggeredLayoutManager로 아래 사진과 같은 레이아웃이 그려진다.

사진과 같이 Height에 따라 빈 공간을 채우게 되는데, 주의할 점은 인덱스가 채워지는 순서로 매겨진다는 것이다. 일반적인 Grid 레이아웃의 인덱스와는 다른 형태인 것을 볼 수 있다.

ItemDecorator를 이용하여 RecyclerView 아이템에 여백을 설정할 때, 인덱스로 위치를 구분하곤 하는데, StaggeredLayoutManager에선 인덱스로 위치를 구분하긴 힘들기 때문에 조금 다른 방법을 사용해야한다.



---

아이템 위치 구분하기

위의 사진과 같이 아이템 끼리의 간격을 동일하게 지정해주려면, 각 아이템이 어떤 열에 포함되어 있는지를 알아내는 게 중요하다.



StaggeredLayoutManager에서 열을 나타내는 속성이 spanIndex 인데, layoutParmas를 통해 가져올 수 있다.

layoutParams.viewLayoutPosition은 화면 위치 상의 순서를 뜻한다.



이 두 속성을 가지고 아이템의 위치를 구분하는 방법은 아래와 같다.

* spanCount는 StaggeredLayoutManager의 열 개수를 뜻한다.



    override fun getItemOffsets(outRect: Rect, view: View, parent: RecyclerView, state: RecyclerView.State) {
        super.getItemOffsets(outRect, view, parent, state)

        val layoutParams = view.layoutParams as StaggeredGridLayoutManager.LayoutParams
        val position = parent.getChildAdapterPosition(view)

        val spanIndex = layoutParams.spanIndex
        val layoutPosition = layoutParams.viewLayoutPosition
        val itemCount = parent.adapter?.itemCount ?: 0

        val leftEdge = spanIndex == 0 // 첫 번째 열이면 왼쪽 가장자리에 위치 (spanIndex == 0)
        val rightEdge = spanIndex == spanCount-1 // 마지막 열이면 오른쪽 가장자리에 위치
        val topEdge = position < spanCount // 열의 개수보다 작으면 최상위 아이템
        val bottomEdge = layoutPosition >= (itemCount - spanCount) // 아이템 수 - 열 개수 보다 크면 마지막 아이템

        outRect.setMargins(
            left = if(leftEdge) baseMargin * 2 else baseMargin / 2,
            right = if(rightEdge) baseMargin * 2 else baseMargin / 2,
            top = if(topEdge) topMargin else 0,
            bottom = baseMargin
        )
    }



setMargins 메소드는 아래와 같이 확장 함수로 만들어 사용했다.

( Rect 클래스의 set 메소드가 자바로 작성 되었기 때문에 매개변수를 넘겨줄 때 이름을 지정할 수 없다. 여백을 지정하는 메소드를 이용할 때 매개변수를 잘못 전달하는 등의 실수가 많이 일어나기 때문에 확장 함수를 추가하였다. )

fun Rect.setMargins(left:Int, right:Int, top:Int, bottom:Int){
    this.set(left, top, right, bottom)
}



---

데코레이터 적용

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".exam01.Exam01Activity">

    <androidx.recyclerview.widget.RecyclerView
        android:id="@+id/rv_grid"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layoutManager="androidx.recyclerview.widget.StaggeredGridLayoutManager"
        app:spanCount="2"

        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"/>
</androidx.constraintlayout.widget.ConstraintLayout>

LayoutManager와 spanCount는 xml에서 바로 지정하였다.



    private fun initRecyclerView(){
        rvGridView.addItemDecoration(Exam02Decorator(this, 2))
        rvGridView.adapter = Exam02Adapter(arrayListOf<ExamItem>().apply {
            repeat(20){
                add(
                    ExamItem(
                        height = (100..300).random().dpToPx(this@Exam02Activity),
                        color = Color.rgb((20..255).random(), (20..255).random(), (20..255).random())
                    )
                )
            }
        })
    }

StaggeredLayoutManager는 Height가 다른 아이템을 위한 레이아웃이므로, Height는 랜덤 값을 지정해주었다.



---

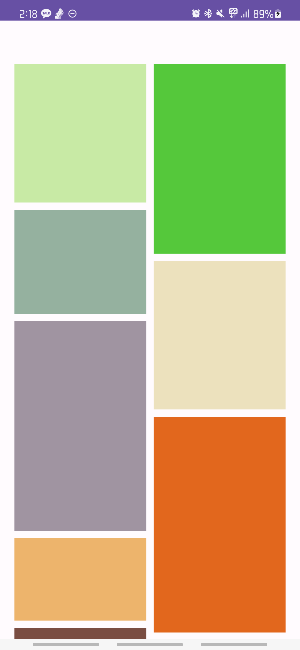

실행 결과



참고 자료

How to avoid double space between items when using RecyclerView with StaggeredGridLayoutManager?
